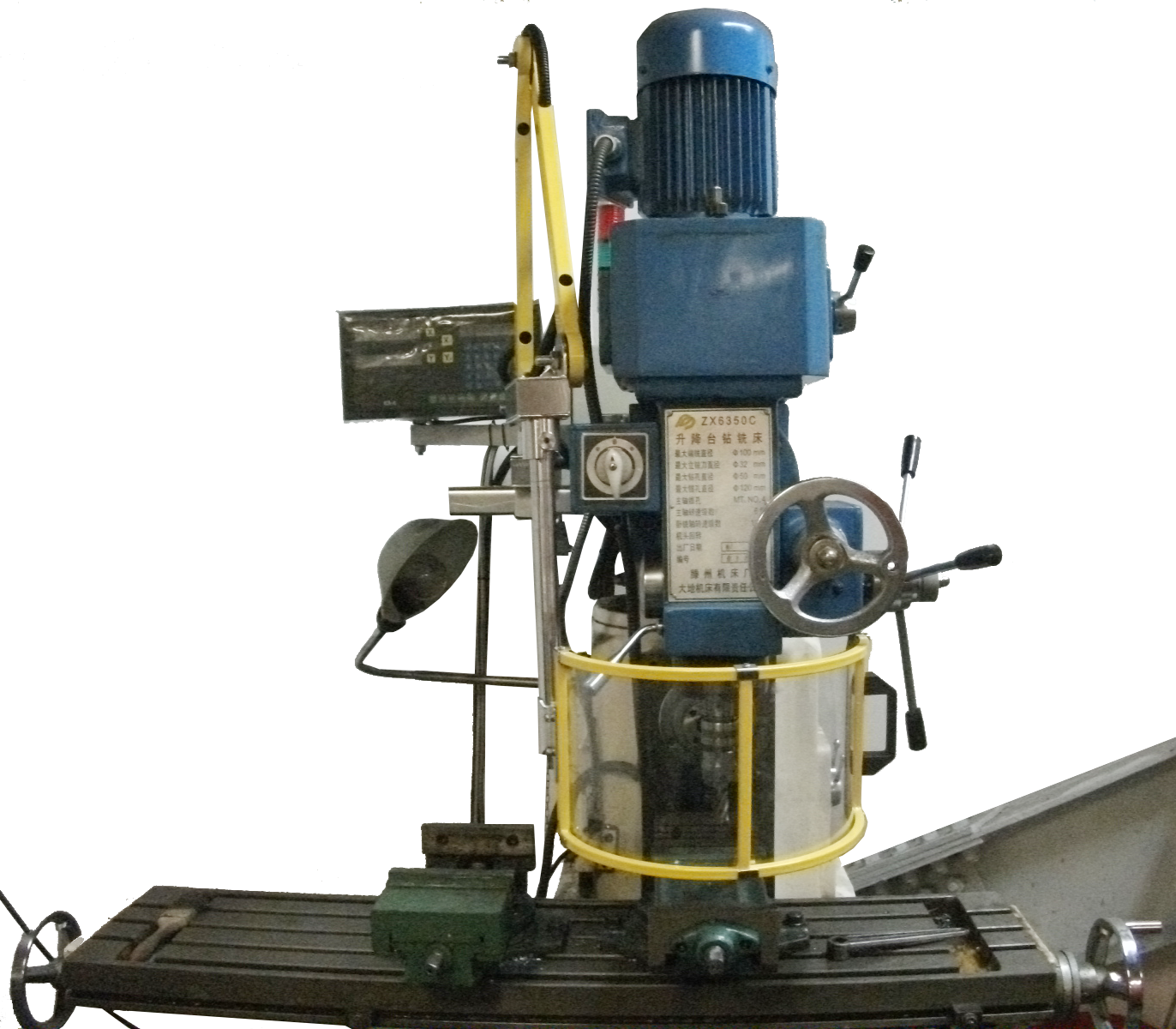

鉆床防護罩裝置

鉆床防護裝置

保護鉆頭卷入點傷害
防碎削飛濺
安全聯鎖監控防護罩使用狀態
配置安全控制箱回路
安裝指示燈方便查看報警狀態
滿足GB T 8196-2018機械安全防護裝置固定式和活動式防護裝置設計和制造一般要求

▊

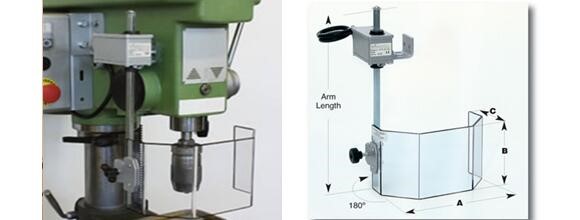

鉆床防護選型

型號規格	A	B	C
AG41-DG15	500	180	150
AG41-DG16	500	210	160
AG41-DG16-2	500	280	160
鉆床防護罩2節(鋁)	DZS-603 2節
安全系統	滿足 GB/T8196-2018;GB/T15706-2019;GB/T 16855-2016
說明	1、產品可以根據現場進行定制 2、根據安全標準等級選擇安全控制系統

▊	產品技術說明

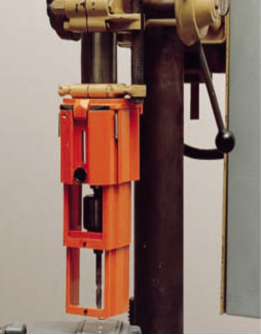

· LHS 鉆床防護罩安全設計，電氣連鎖防護罩對于小到中型的鉆床非常理想

· 當鉆床安全防護罩?jǐn)[動位置，微動開關上的正極觸電打開，發送一個急停信號給機器；安全微動開關電器線纜配置了保護套，并且連接到機器的安全回路；

▊

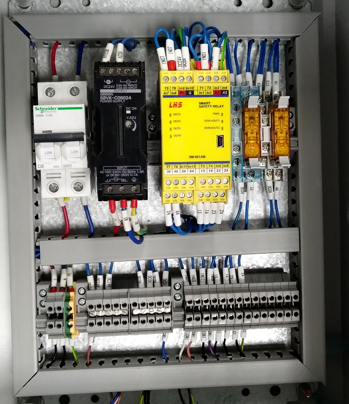

配置獨立安全控制箱

· 安全控制模塊（PL d)

使安全產品達到雙通道，帶檢測功能

· 安全繼電器（強制斷開）

提供機械結構使繼電器不會因為熔接而產生錯誤信號

· 安全連鎖（符合 ISO 14119）

符合國際安全要求的安全門鎖。

通過第三方認證機構確認安全穩妥性。

· 安全連鎖（符合 ISO 14119）

符合國際安全要求的安全門鎖。

通過第三方認證機構確認安全穩妥性。

· 符合: ANSI B11.13, ISO 13849

· 易于安裝（含安裝指南）

· 含一年非人為的保養

▊

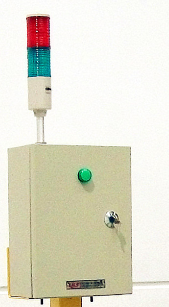

配置獨立安全控制箱

LHS 安全模塊安全回路建議

SR301系列安全控制器

可同時接3組安全產品

安全鎖、急停按鈕、復位按鈕、報警燈

安全回路應滿足：ISO 13849 /GB 16855標準

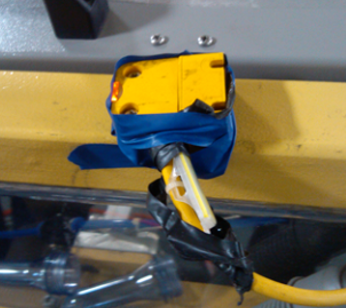

▊安全產品棄用痛點

· 投入大量成本安裝安全產品，但依然發生事故

· 安全門鎖功能被屏蔽，管理層無人知曉

· 安全回路無監控，屏蔽后無法上報

· 目測可能無法識別

· 需人工進行安全功能進行定期點檢，耗時太大，成本太高

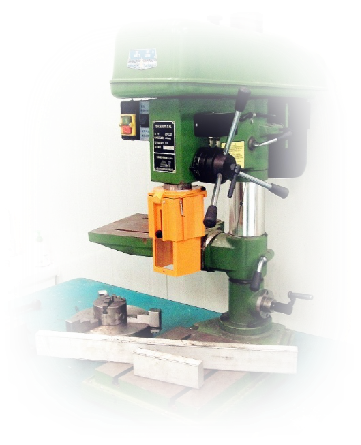

▊套筒式鉆床防護裝置

· 保護鉆頭卷入點傷害

· 防碎削飛濺

· 本品為澆鑄的鋁質鉆床保護罩

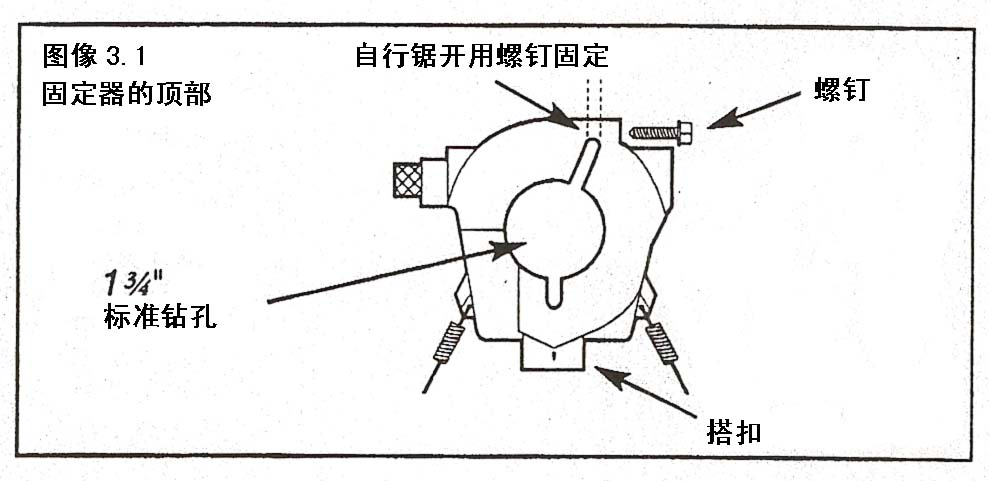

· 帶有1.75”的標準內徑。該內徑可由客戶自己擴大到最大3.5”

▊技術說明

如果機器的軸套大于1.75”，可以將保護罩的內徑擴大（最大到3.5”）

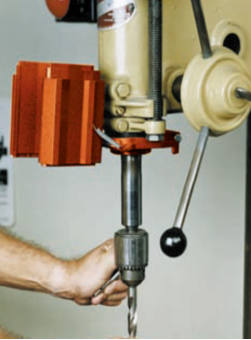

▊產品技術說明

· 如果需要更換卡盤或者鉆頭的時候，防護罩可以旋轉到上前方

· .也提供帶有鉸鏈，可以旋轉到左邊的保護罩。

· 保護罩是自體重力向下，無安全系統措施

▊鉆床安全模塊

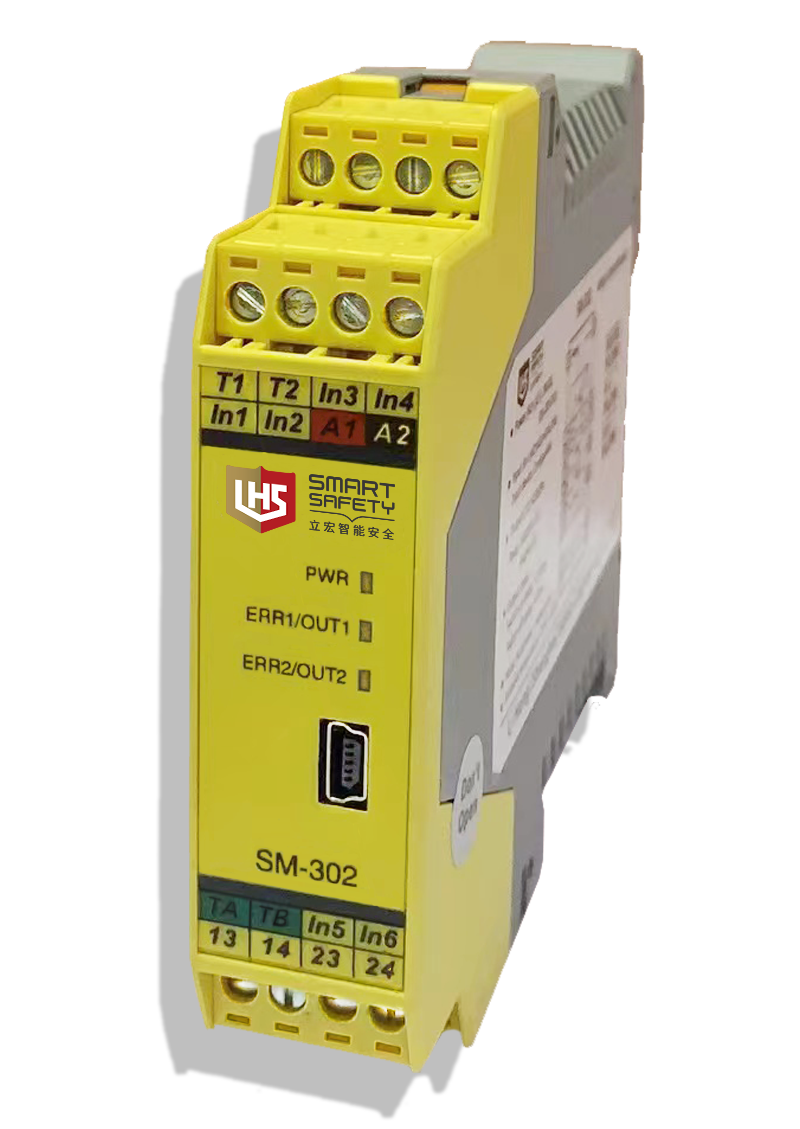

安全回路模塊

? 通用型安全回路搭建模塊

? 是一款可組態安全控制模塊，支持多種開關型安全元件輸入

? 可選3組-6組安全元件輸入

? 可利用組態軟件,設定安全控制邏輯,滿足多種現場應用需求。

▊安全模塊推薦

產品名稱	型號	安全輸入3CH	輸出	訂貨編號
安全繼電器	SR103系列	1組安全產品	3NO+1NC	詳見產品資料
安全繼電器●	SR301系列	3組安全產品	2NO
安控制器	SM601系列	6組安全產品	2NO+4Tr
說明
