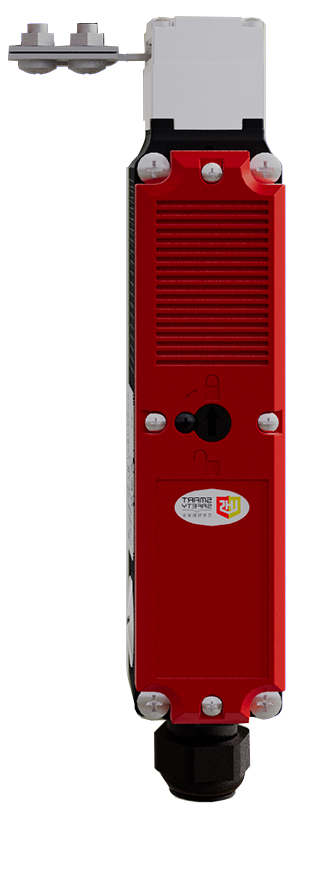

| 電磁鎖定安全門鎖開關 ? 內置4組觸點，支持上電解鎖與斷電解鎖選型 ? 鎖定力為2000N ? 金屬開關頭部，可進行4個方向調整 ? 四種插銷可供選擇 |
| 訂購信息 |  |
| 圖片展示 | 開關型號 | 觸點配置 | 導管開口/連接器 | 類型 | |

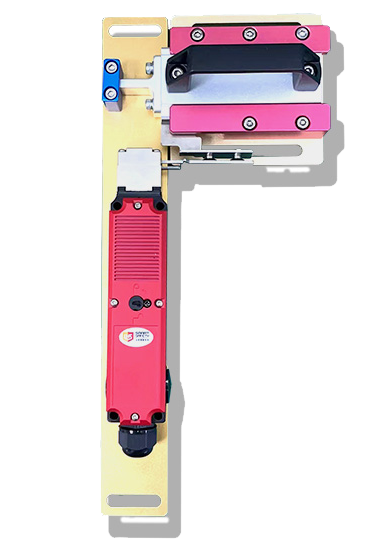

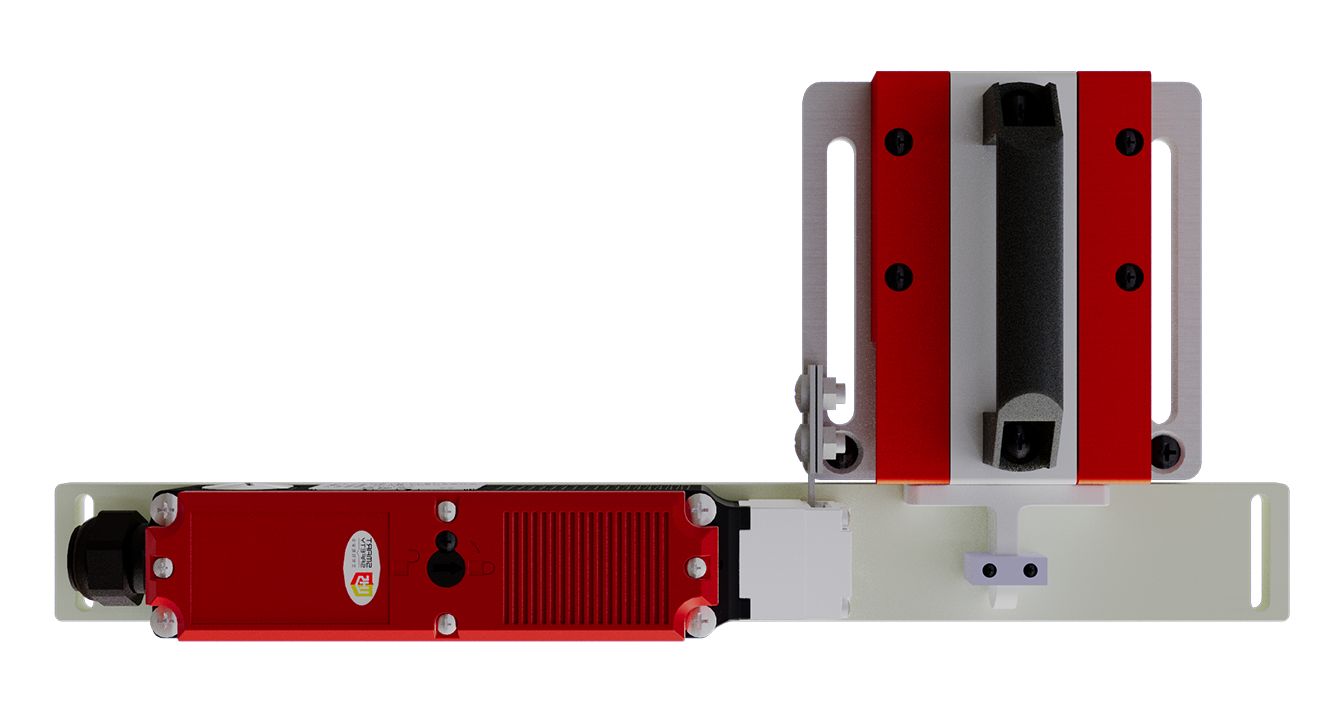

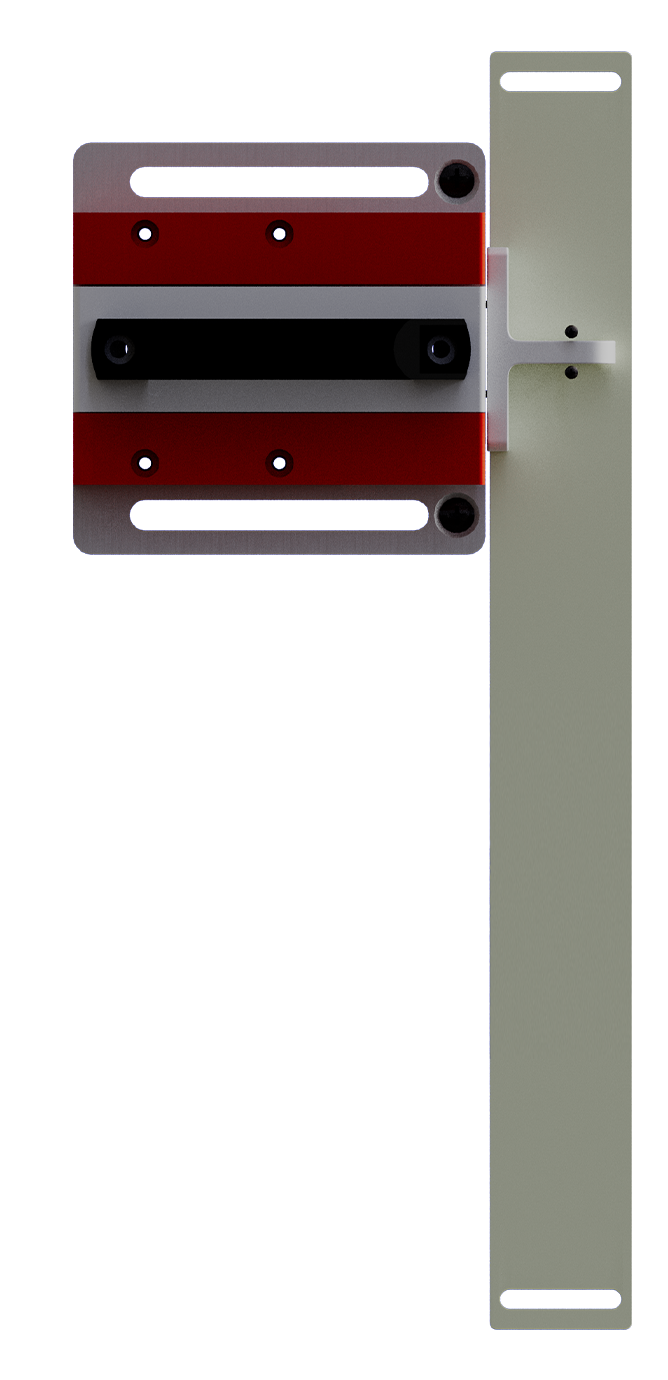

| 門鎖+把手 | 門鎖 | ||||

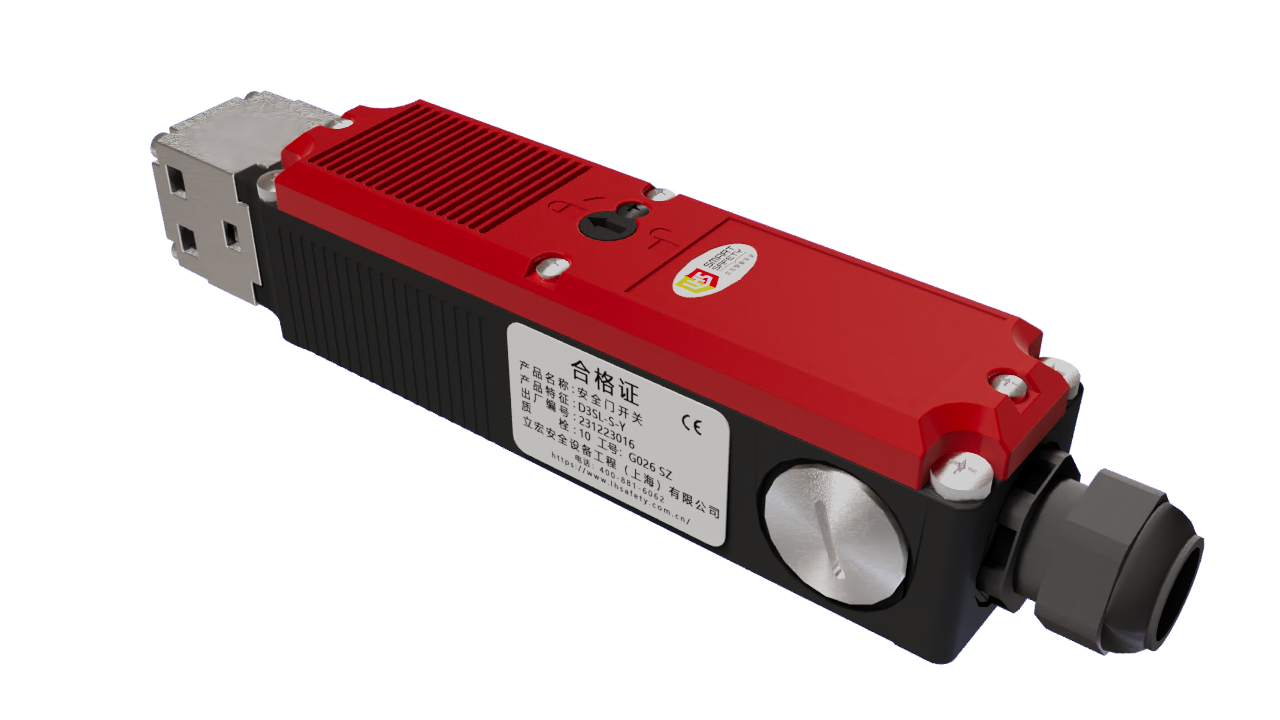

 |  | D3SL-S | 2NC/1NC+2NC/1NO | M20防水接頭 | 上電解鎖 |
 |  | D3SL-S-Y | 2NC/1NC+2NC/1NO | M20防水接頭 | 上電解鎖+帶應急解鎖裝置 |
 | BS03 | 金屬 | / | 普通把手 | |
 | BS04 | 金屬 | / | 帶鑰匙把手 | |
 | BS08 | 金屬 | / | 帶后置解鎖把手 | |
說明： | D3SL-D-Y/D3SL-S-Y，背面帶有緊急解鎖裝置，裝置為人員被誤關入風險區域時緊急逃生使用，請勿隨意旋轉。如果常時間使用開關功能可能會被破壞。 | ||||

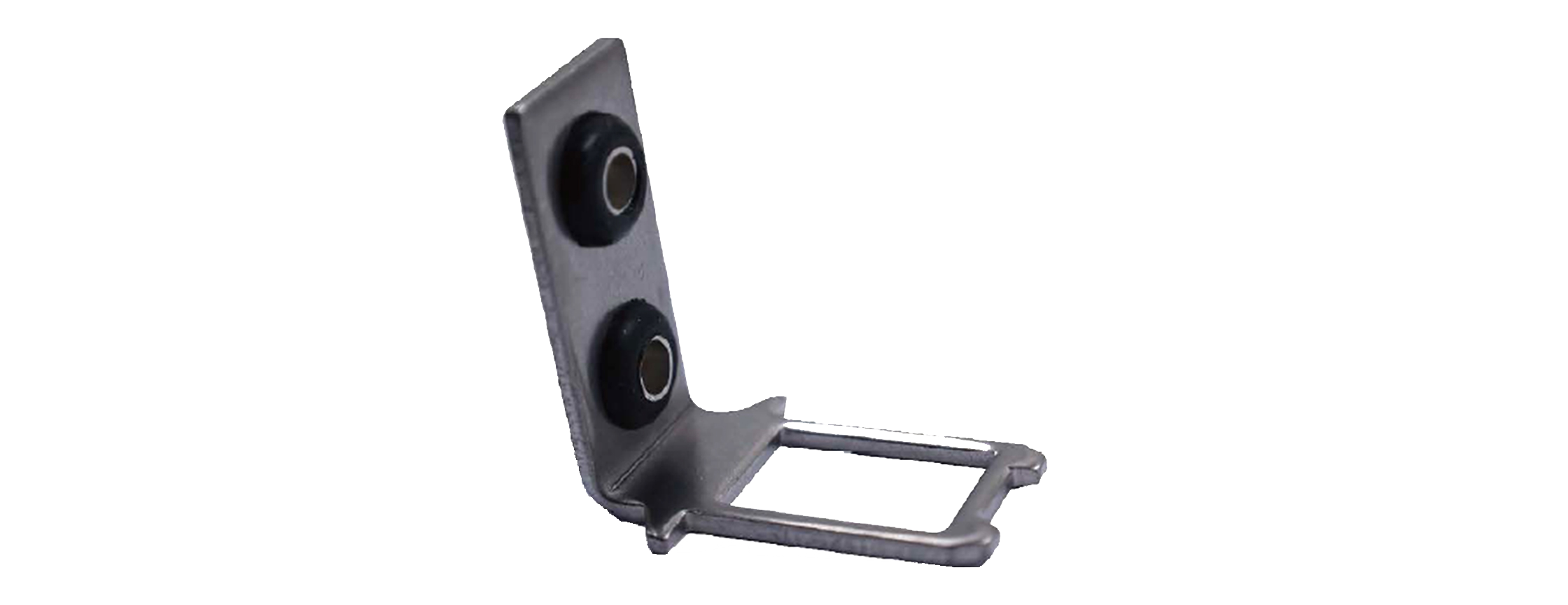

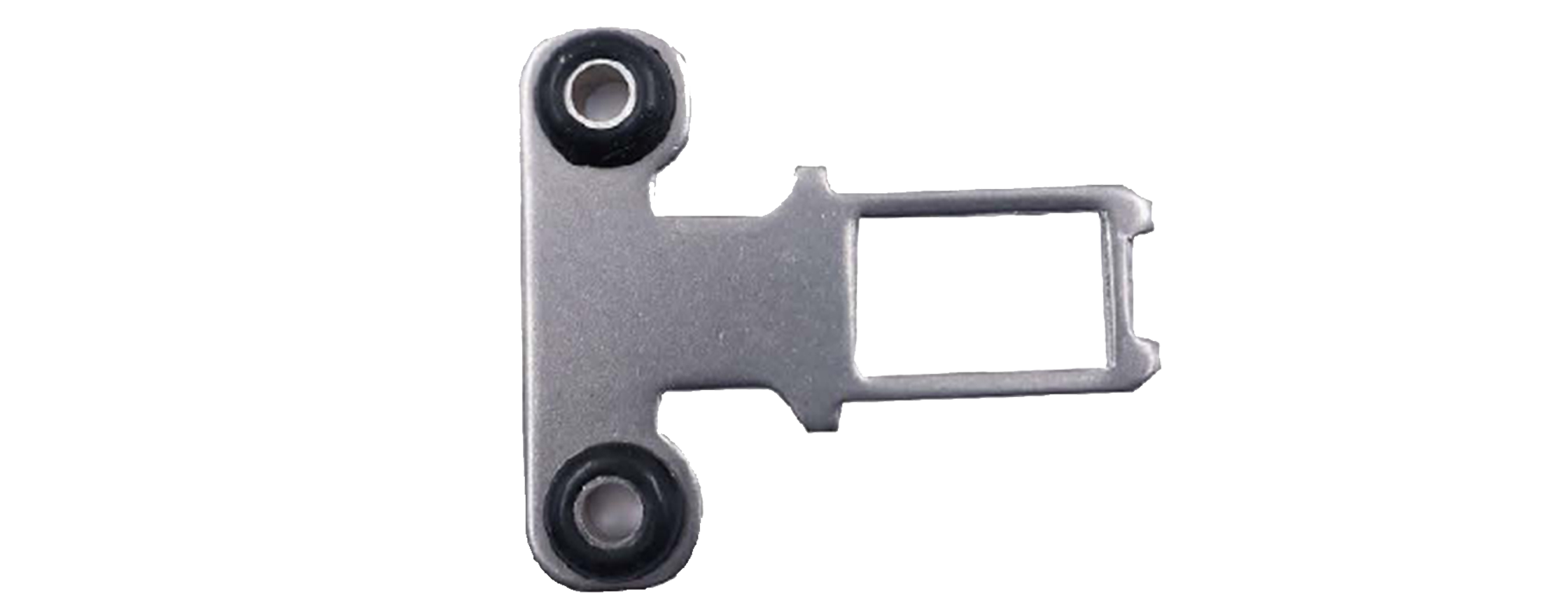

| 鎖舌類型 |
| 名稱 | 直插安裝型 Z | 長L安裝型 ZL | 寬型安裝型 K | 短L型安裝型 KL |

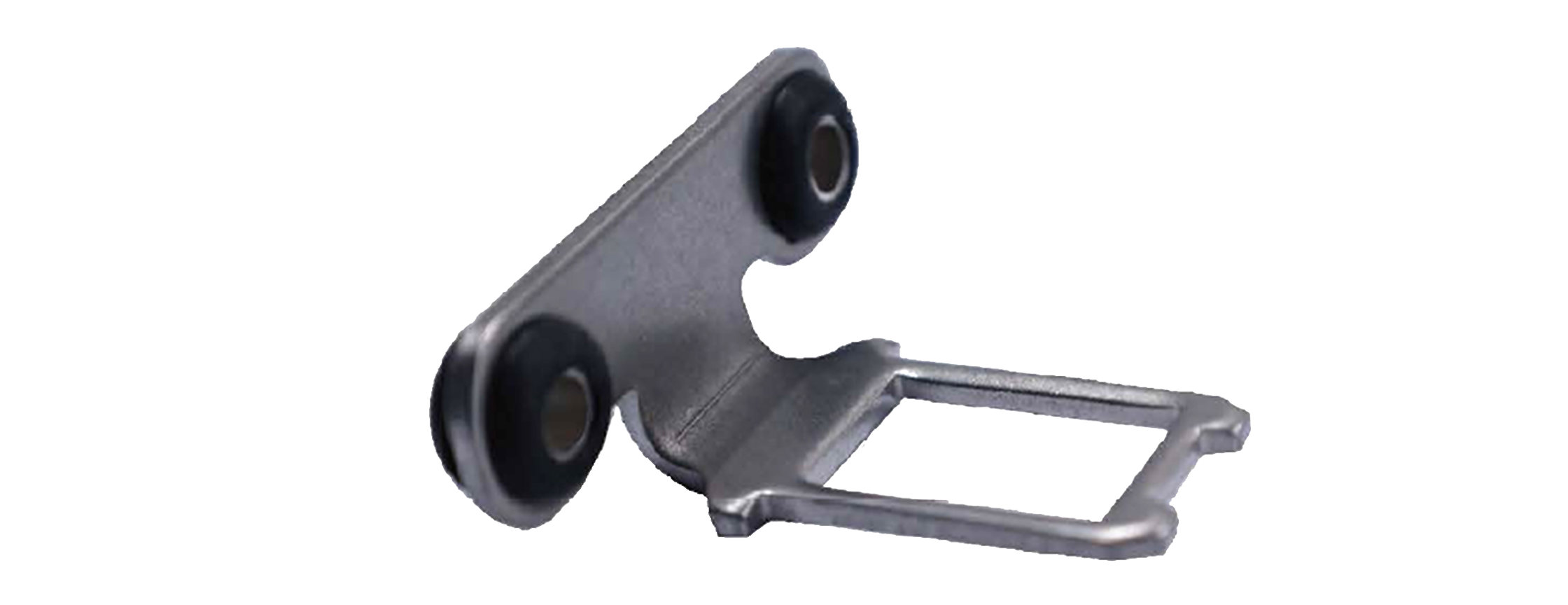

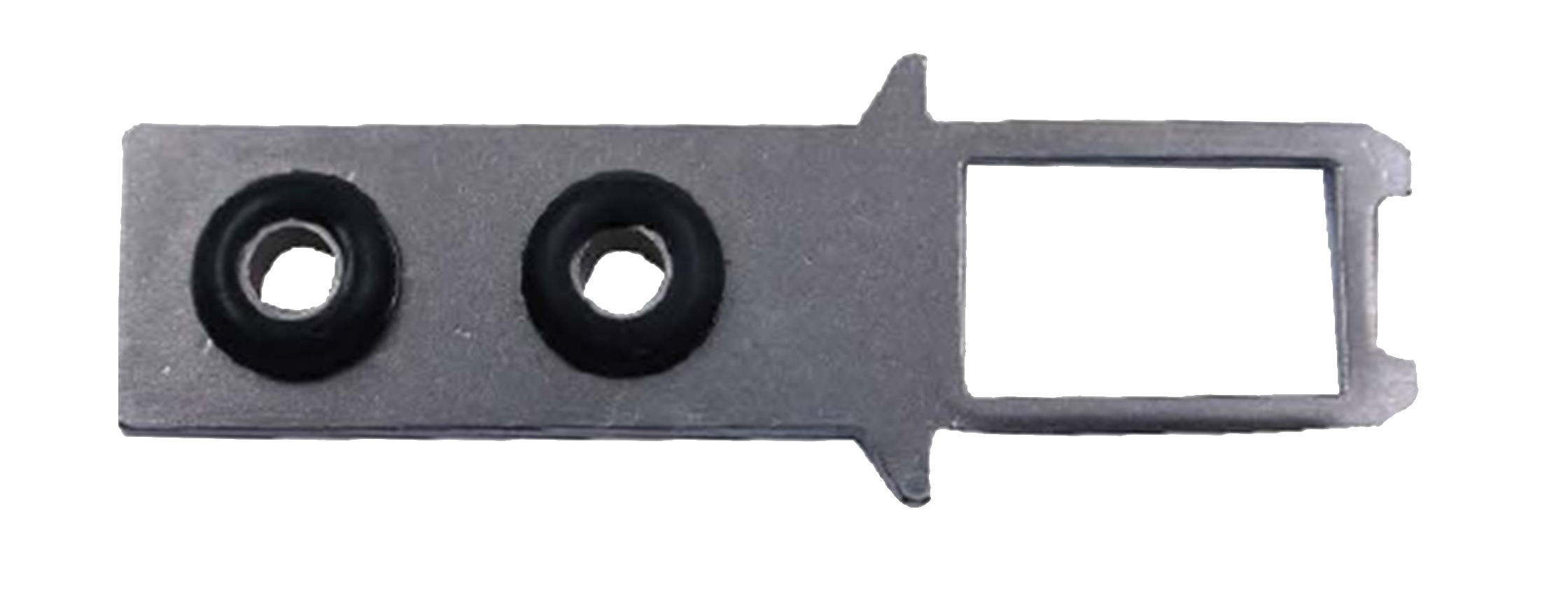

| 外形 |
|
|
|  |
| 尺寸 |  |  |  |  |

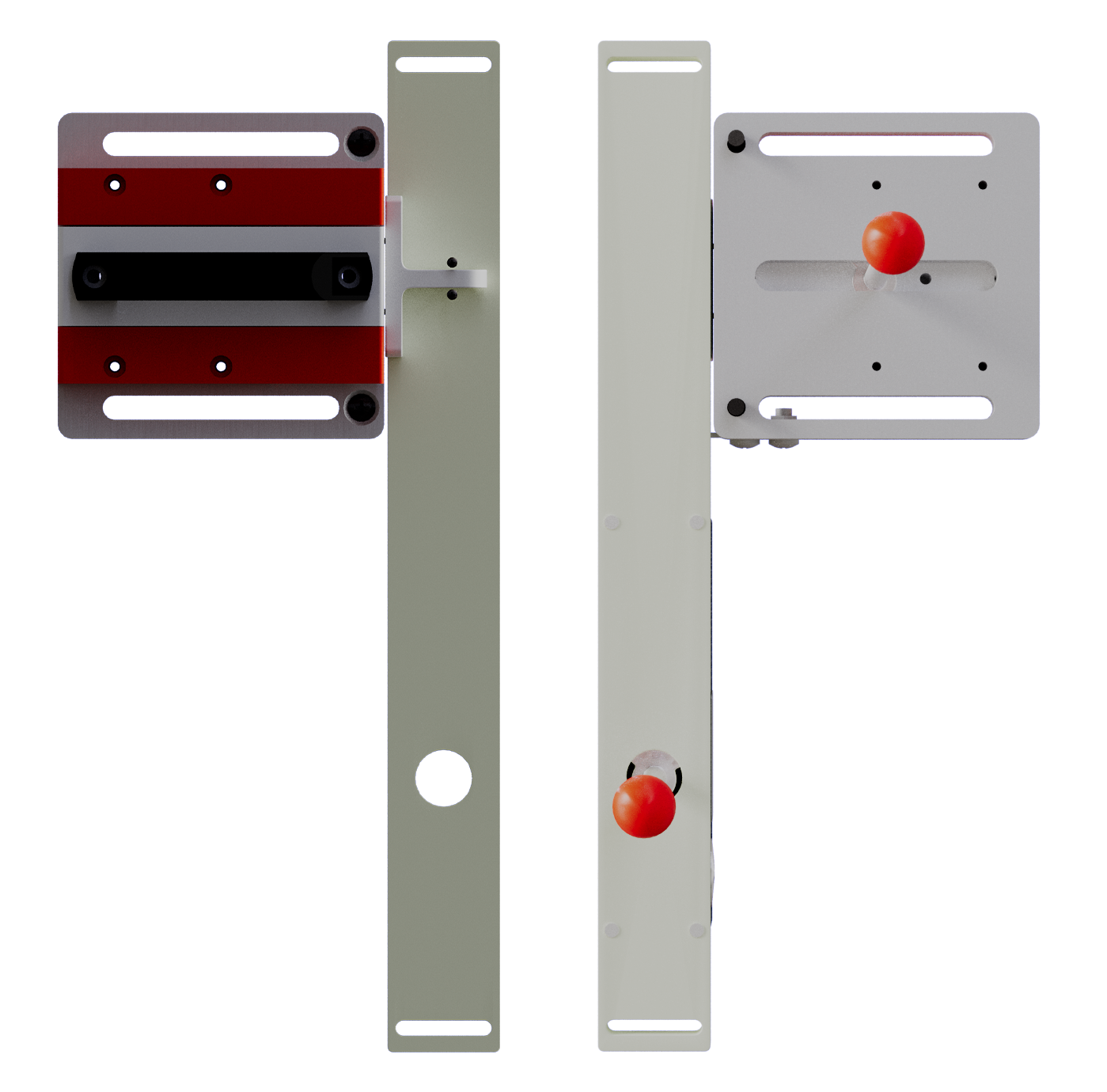

| 安全門閂/把手 |

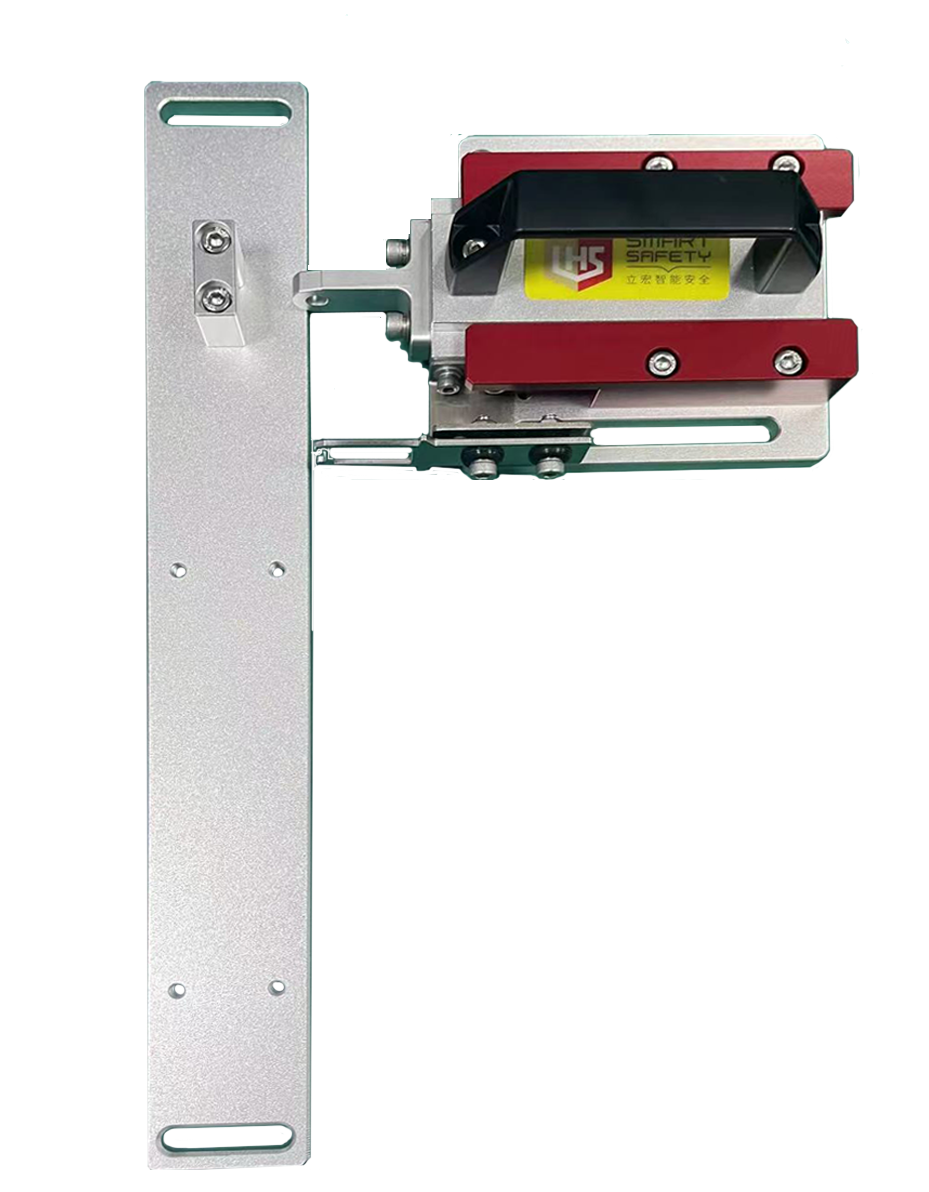

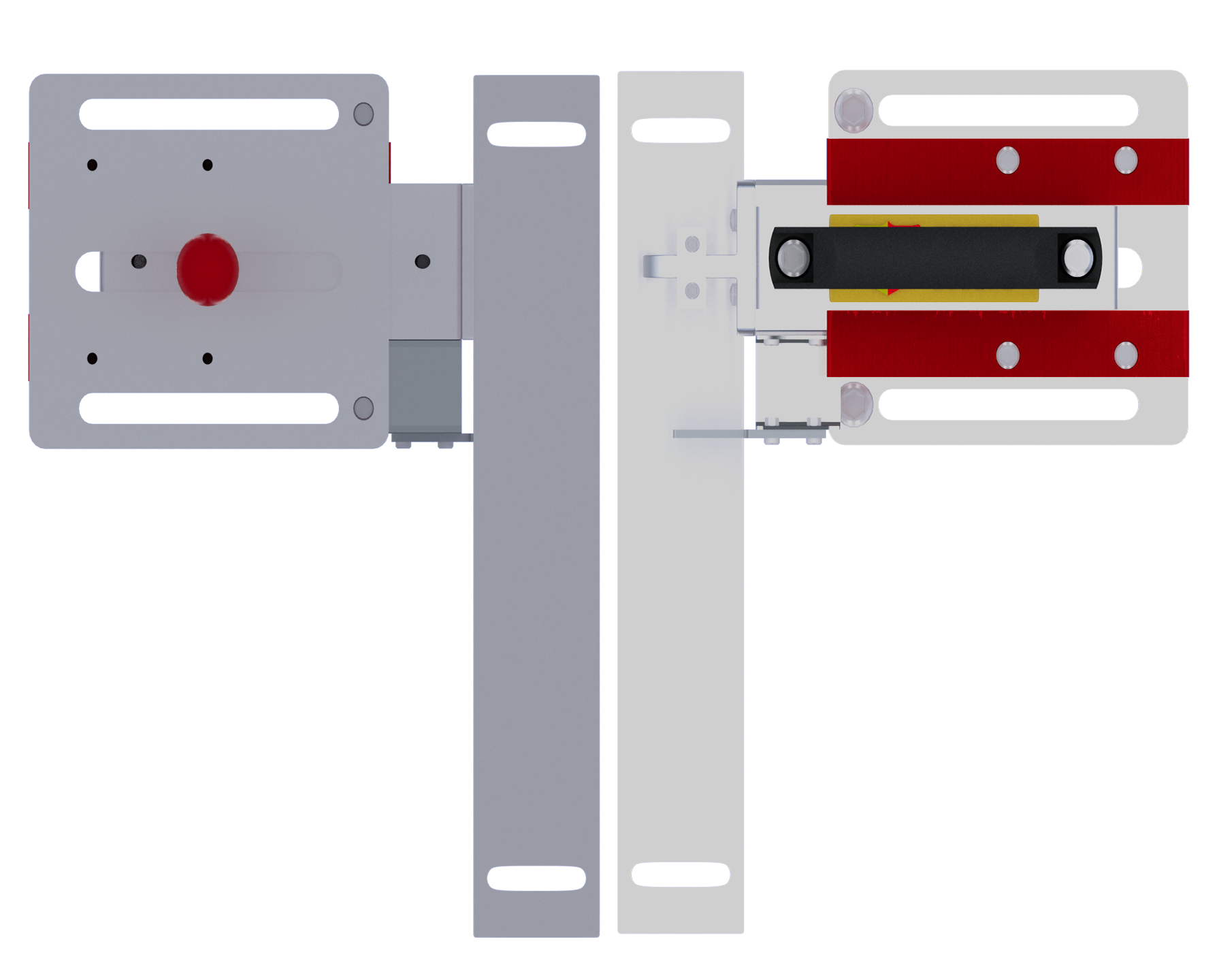

安全門閂 BS02 | 安全門閂+內部逃生裝置 BS01 | 安全門閂 BS03 | 安全門閂+內部逃生裝置 BS08 | 安全門閂 BS04 | |||
|
|
|  |
| |||
 |
|  |   |
| |||
| 觸點容量 |
額定電壓 | 30V | 250V | ||
額 定 電 流 | AC | 電阻性負載（AC-12） | — | 4A |
電感性負載（AC-15） | — | 2A | ||
DC | 電阻性負載（DC-12） | 2A | 0.8A | |
電感性負載（DC-13） | 1A | 0.4A | ||
| 性能 |
防護等級 | IP67 | ||
壽命*1 | 機械 | 不少于100萬次 | |
電氣 | 不少于10萬次（AC-12 250V 4A） | ||
不少于100萬次（24V AC/DC 100mA） | |||
操作進度 | 0.5m/s | ||
操作頻率 | 最大30次/min | ||
強制斷開力*2 | 最小60N | ||
強制斷開行程*2 | 最小10mm | ||
最小適用負載 | 24V DC 4mA | ||
污染程度（操作環境） | 污染等級3 | ||
觸電容量 | 24V(DC13 4A)/230V (DC15 4A) | ||
有電磁線圈 | 額定電壓：DC 24V；額定電流:0.31A；絕緣等級:B級 | ||
環境溫度 | -10-40℃ | ||
安 全 等 級 | 標準 | ENISO 13849-1 | |
預期結構 | 單通道 | 適用于Cat.1/PLc | |
雙通道使用和故障排除機制 | 適用于Cat.3/PLd 有合適的邏輯單元 | ||
B10d（不受負載影響） | 11500000次 | ||
壽 命 | 20年 | ||
| 說明 |  |
(根據應用參數hop、dop和tcycle以及負載變化，技術參數可能有所不同。) 如果串聯多個安全部件，依據EN ISO13849-1中規定的性能等級將會降低，因?yàn)樵谔囟ㄇ闆r下，錯誤檢查會受到限制。 | |
| 型號和接點構成 |
型號 | 接點構成 (門開閉檢測開關+鎖定監控開關) | 接點形式 | 動作模式 |
D3SL-S | 2NC/1NC+2NC/1NO |   |  |
| 電磁線圈 |
額定電壓 | DC24V+10% |
額定電流 | 0.4A |
絕緣等級 | B 級 |
| 外形及安裝尺寸 |
外形及安裝尺寸 |
 |

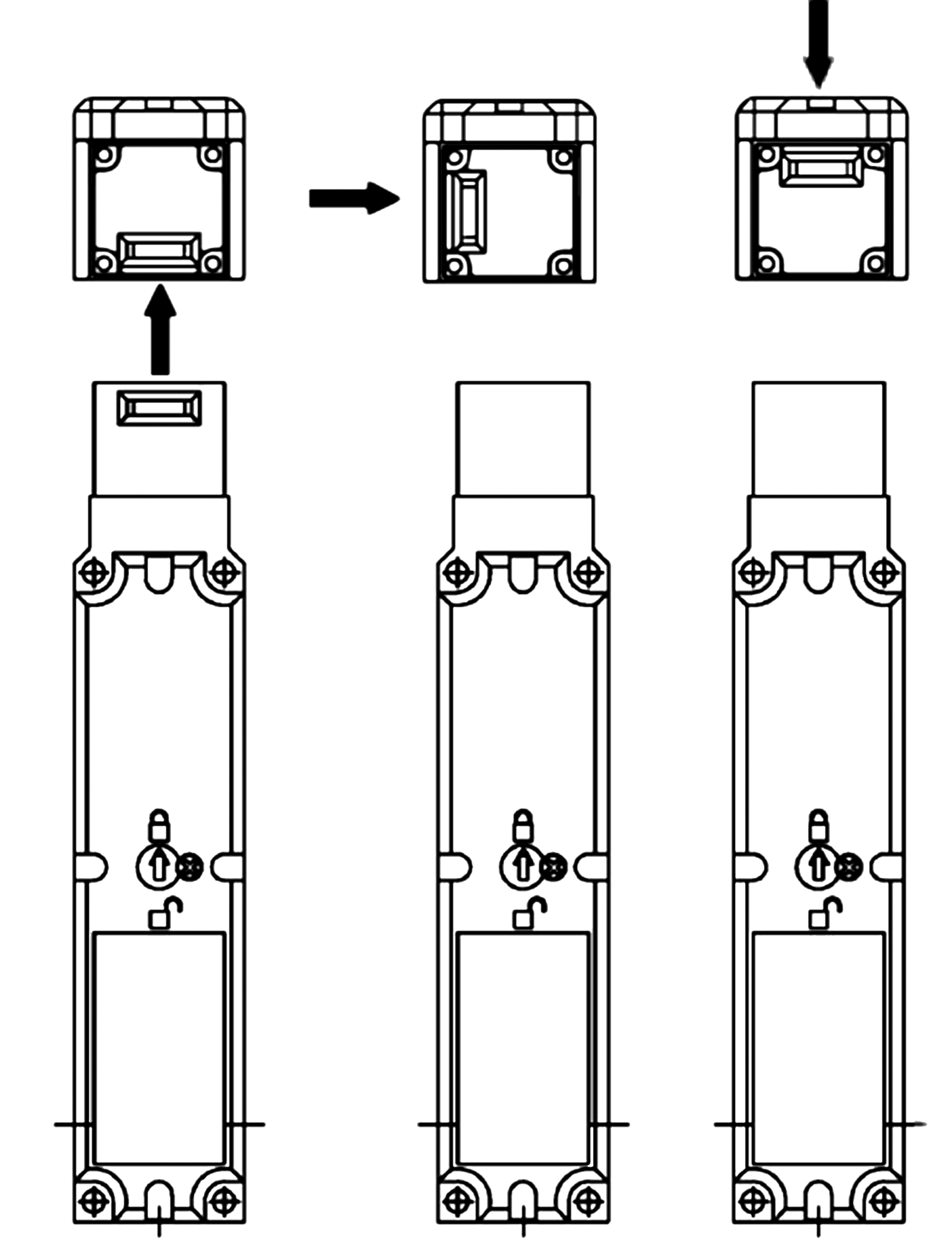

| 頭部安裝方向 |
安裝方向 | 頭部更改方向 | 安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。 |
 |  |

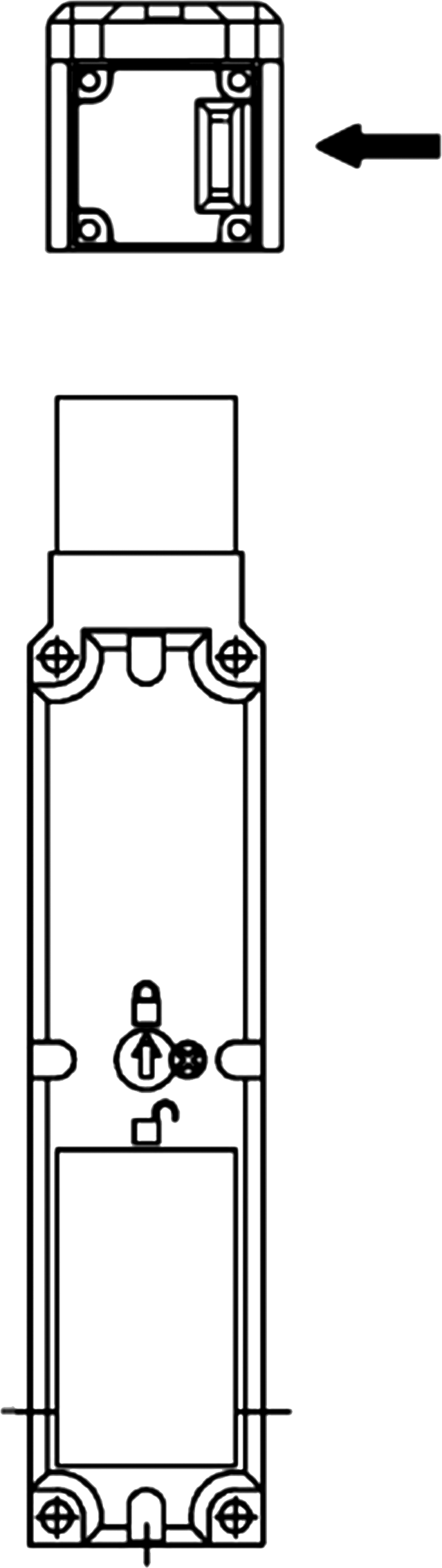

| 輔助解鎖說明 |
 | 安全門開關在正常工作時，箭頭指向 “上鎖 ” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向 “開鎖 ” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。 |
| 安全聯鎖開關選型表 |
安全門鎖開關
| 電磁門鎖開關
| 電磁門鎖開關

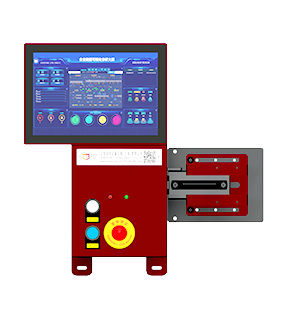

| AI智能安全門鎖
| ||
選 型 標 準 | 型號 | D3-B2S | D3SL | D3NL | AI box-F |
觸點設置 | 2NC/1NO | 2NC/1NC+2NC/1NO | 4NC/2NO | 2NC/1NO+2NC/1NO | |
外殼 | ABS塑料 | ABS塑料 | ABS塑料 | 金屬 | |
頭安裝 | 4個方向 | 4個方向 | 4個方 | 左右方向 | |
鎖定力 | 130N | 2000N | 2000N | 2000N | |
防護等級 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作鑰匙可調節 | ? | ? | ? | |
24VDC電磁鎖定/ 機械解鎖 | ? | ? | ? | ||
門監視 | ? | ? | ? | ? | |
安全認證 | 安全認證 CE認證 | ? | ? | ? | ? |
