 | ·8A觸點切換能力 ·多種觸點結構形式:2組轉換，1組常開+1組常閉（1型），1組常開+1組常閉（2型） ·強制導向的觸點結構:符合EN50205 ·UL絕緣等級:F級絕緣等級可供選擇 ·絕緣能力強:觸點與線圈間承受10kV浪涌電壓 ·觸點組間承受6kV浪涌電壓 (波形1.2 / 50μs) ·環保產品(符合RoHS) |
▊產品選型
產品名稱 | 型號 | 觸點形式 | 品牌 |
強導繼電器 | G2SA-2C | 2組轉換 | LHS |
強導繼電器 | G2SA-1A1B-1XC | 1組常開+1組常閉（1型） | LHS |
強導繼電器 | G2SA-1A1B-2X | 1組常開+1組常閉（2型） | LHS |
▊線圈規格（23℃）
額定電壓 | 吸合電壓VDC | 釋放電壓VDC | 額定電流(±10%) | 線圈電阻(±10%) | 額定功率 | 最大允許電壓 |
DC 24V | ≤18.00 | ≥2.40 | 29.2mA | 823Ω | 700mW | DC 36.0V |
| 注： 1、線圈電阻值指的是線圈溫度為+23℃時的值。線圈電阻:額定電壓<24V線圈電阻±10%；≥48V線圈電阻±15%。 2、最大容許電壓是指繼電器線圈在短時間內能夠承受的最大電壓值。 3、對于額定電壓≥48V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制線圈產生過電壓的措施。 | ||||||
▊技術參數
觸點參數 | 觸點形式 | 2C、1A1B-1XC、1A1B-2X | |
結構分類（按EN50205） | 1A1B-1XC、1A1B-2X:A類強制導向2C:B類強制導向 | ||
接觸電阻(初始值) | ≤100mΩ(6VDC 1A) | ||
觸點材料 | AgSnO2 | ||
額定負載 | 控制負載(阻性) | 8A 277VAC/30VDC | |
最大切換電壓 | 400VAC/30VDC | ||
最大切換電流 | 8A | ||
最大切換容量 | 2216VA/240W | ||
最小容許負荷 | 5VDC 10mA（觸點鍍金） | ||
電氣性能 | 絕緣電阻(初始值) | 1000MΩ(500VDC) | |
介質耐電壓(初始值) | 斷開觸點間 | 1500VAC | |
觸點與線圈間 | 4000VAC,1分鐘 | ||
觸點組間 | 3000VAC,1分鐘 | ||
吸合時間 | ≤15ms | ||
釋放時間 | ≤10ms | ||
機械性能 | 沖擊 | 穩定性 | NO:98m/s2(10g) NC:49m/s2(5g) |
強度 | 980m/s2(100g) | ||
振動 | N0:10Hz～55Hz 1.6mm雙振幅，55Hz～200Hz ，98m/s2 NC:10Hz～55Hz 0.4mm 雙振幅 | ||
爬電距離 | 線圈與觸點間 | 8mm | |
觸點組間 | 5.5mm | ||
空氣間隙 | 線圈與觸點間 | 8mm | |
觸點組間 | 5.5mm | ||
耐久性 | 機械 | 1×107次 | |
電氣(室溫) | NO:8A 277VAC/30VDC 1×105次(ON/OFF=1s/9s) | ||
使用條件 | 環境溫度 | -40℃～85℃ | |
濕度 | 5% to 85% | ||
引出端方式 | 印刷板式 | ||
重量 | 約20g | ||
封裝方式 | 防焊劑型，塑封型 | ||
▊外形尺寸、接線及安裝尺寸圖(單位:mm)
| 產品型號 | 繼電器外形尺寸 | 內部接線圖 | 安裝孔尺寸 |
G2SA-2C |  |  |  |
G2SA-1A1B-1XC |  |  |  |
G2SA-1A1B-2X |  |  |  |
注: 1.產品外形尺寸未注尺寸公差，當外形尺寸≤1mm時，公差為±0.2mm；當外形尺寸1mm～5mm時，公差為±0.3mm；當外形尺寸≥5mm時，公差為±0.5mm。 2.安裝尺寸未注公差為±0.1mm。 | |||
▊性能曲線圖

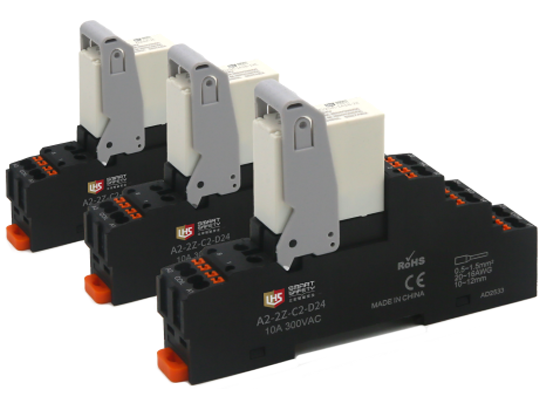

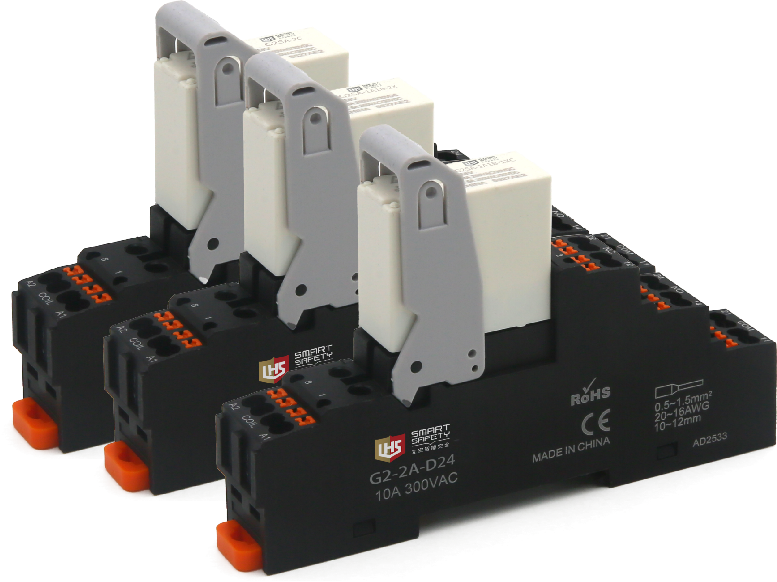

▊繼電器配套插座
| 型號 | A4-4Z-C2-D24 |
 | |

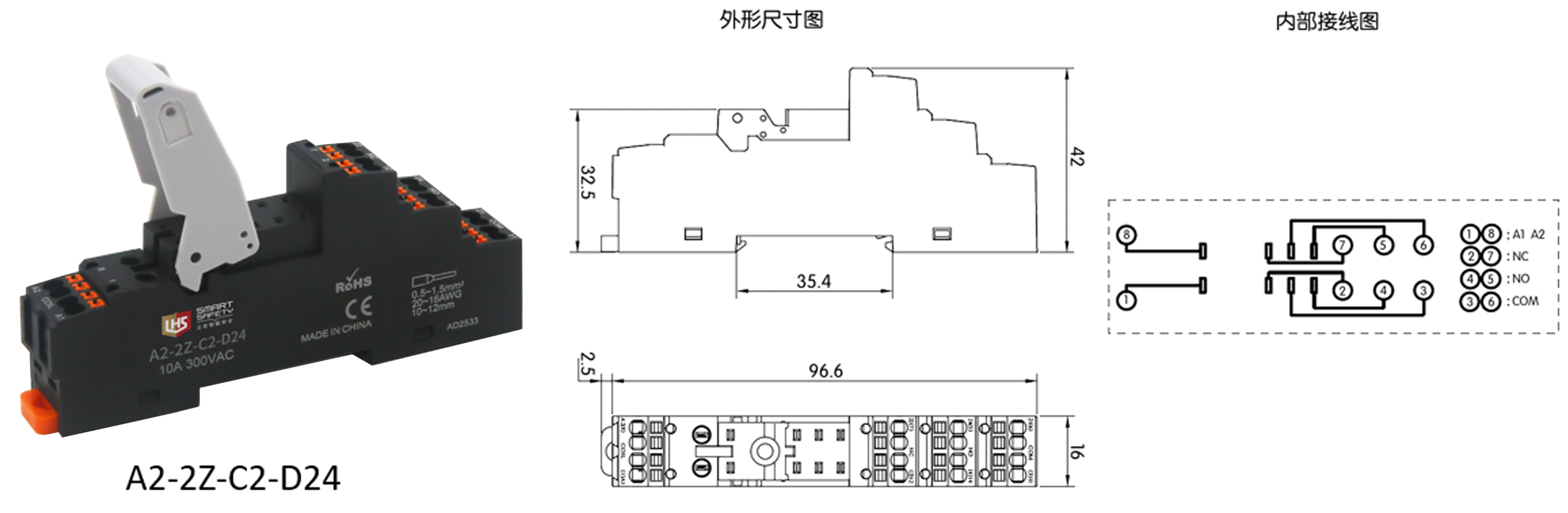

▊底座參數
型號 | 2對觸點適配性底座 | |
A2-2Z-C2-D24 | ||
額定 負載 | 電流 | 10A |
電壓 | 300VAC | |
介質 耐壓 | 線圈/觸點 | 4000 V/S |
觸點間 | 2500 V/S | |
外線連接導線 | 20~14/0.5~2.5 AWG/mm2 | |
剝線長度 | 10...12mm/0.43in | |
使用環境 | -40℃~+85℃ | |
重量 | 48g | |
