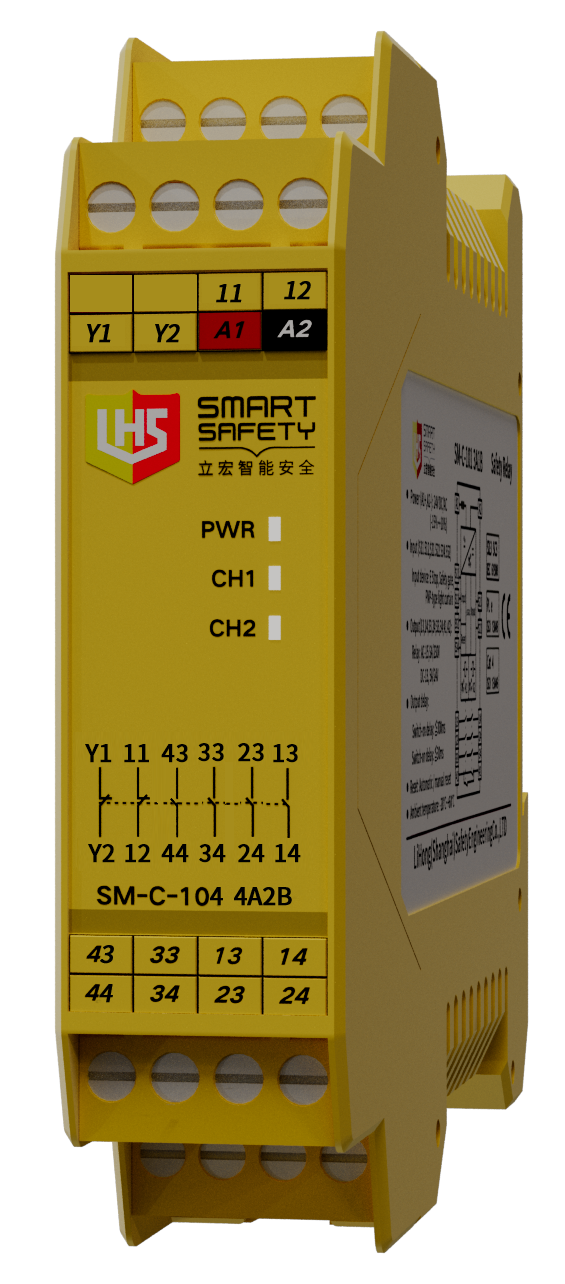

SM-C-104系列安全繼電器輸出擴展模塊

· 安全繼電器輸出擴展模塊

· 擴展為4路NO (常開) 安全輸出觸點和2路NC (常閉) 輔助輸出觸點

· 2路輔助觸點可分別用于輸出狀態指示及故障反饋

· 采用全國產化元器件設計，擁有優異的性價

▊	主要技術參數

圖片
名稱	安全繼電器輸出擴展模塊	安全繼電器輸出擴展模塊

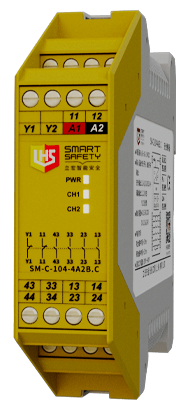

型號	SM-C-104 4A2B	SM-C-104 4A2B.C
電源特性
供電電壓	24V DC
電壓范圍	-15%~+10%	20~30V DC
電流損耗	≤70mA (24V DC)
輸入特征
輸入電流	≤70mA (24V DC)
導線電阻	≤15Ω
輸入設備	安全開關、觸點開關
輸出特征
觸點數量	4NO+2NC
觸點材料	AgSnO2+ 0.2μm Au
安全輸出	13,14,23,24,33,34,43,44
輔助輸出	11,12(狀態指示)；Y1,Y2(故障反饋)
觸點類型	強制導向
觸點熔絲保護	10A gL/gG, NEO ZED(常開觸點) 6A gL/gG, NEO ZED(常閉觸點)
觸電機械壽命	10⁷次以上
切換容量(EN60947-5-1)	AC-15,5A/230V;DC-13,5A/24V
時間特征
吸合緩沖時間	≤30ms
釋放緩沖時間	≤20ms
恢復時間	≤100ms
電源短時中斷	20ms
環境特性
電磁兼容	EN 60947, EN 61000-6-2, EN 61000-6-4
振動頻率	10Hz~55Hz
振動幅度	0.35mm
使用溫度	-20℃~+60℃
儲存溫度	-40℃~+85℃
相對濕度	10%~90%
海拔高度	≤2000m
絕緣特性
過壓等級	Ⅲ
污染等級	2
額定絕緣電壓	250V AC
額定沖擊電壓	6000V (1.2/50us)
絕緣強度	1500V AC, 1min
電氣間隙和爬電距離	符合 EN 60947-1
認證
安全完整性等級	SIL3
性能等級	PLe
安全類別	Cat.4

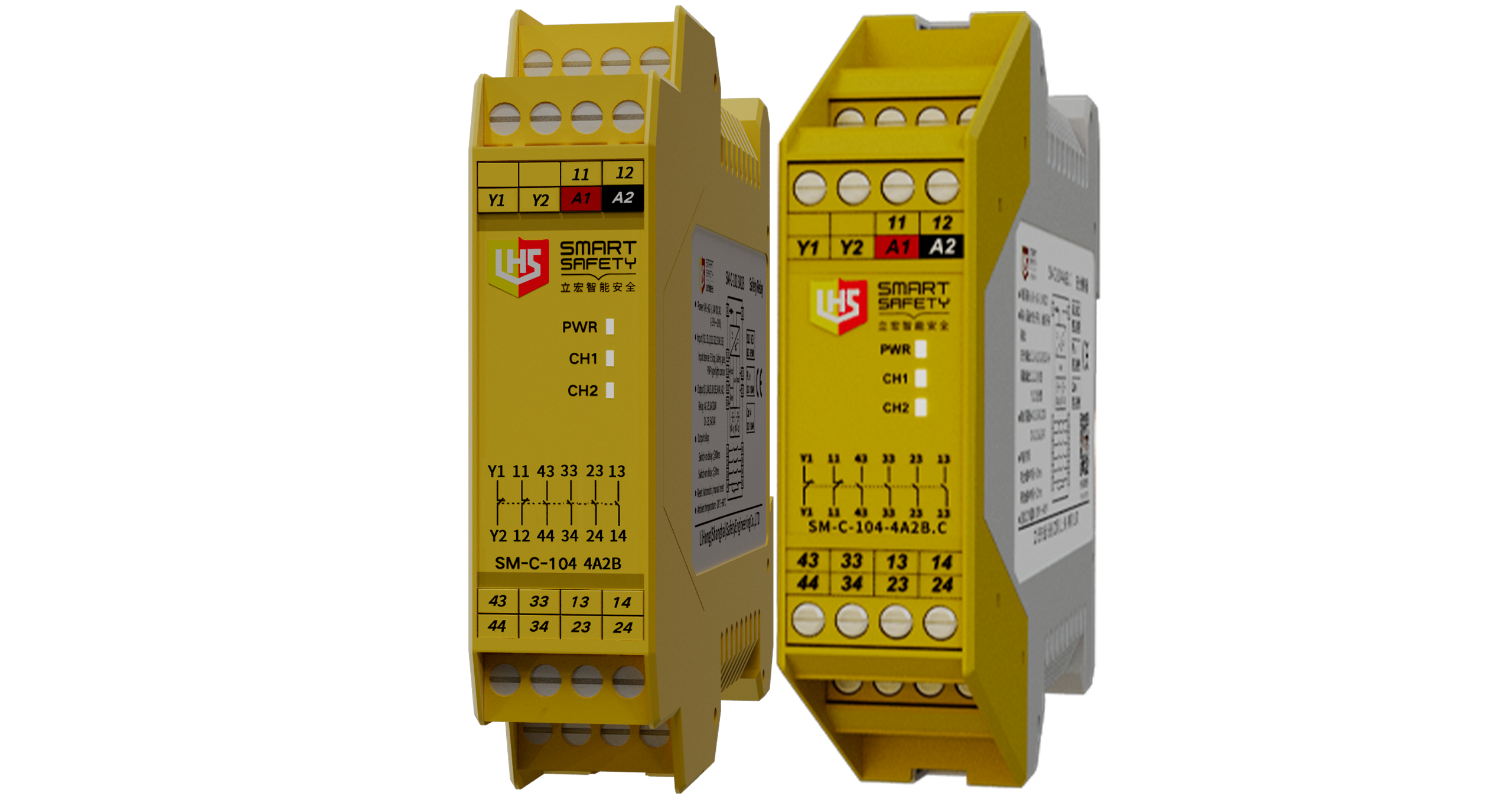

說明	1.二者內部的強導不一樣 2.帶.C的接線端子和插座是一體式的不可插拔，不帶.C的接線端子和插座是分開的
