| ·TUV認證 ·ISO13849 等級PLe/Cat.4 類別 ·符合 GB/T 19671 安全類標準要求 ·兩個 NO(安全輸出 )，1 個 NC（輔助輸出） ·冗余，互鎖設計，內置交叉故障檢測 ·自動復位 |
▊產品選型
產品選型 | 電源 | 安全輸出 | 輔助輸出 |
SM-C-101 2A1B | DC24V±20% | 2NO | 1NC |
說明 | SM-C-101 2A1B是安全邏輯單元，用于監視和接入雙手控制設備 | ||
▊技術參數
符合標準 | ||||
安全等級 | ISO 13849等級PLe/Cat.4類別 | |||
標準 | GB/T 19671 ISO/EN 13849-1 | |||
電源 | ||||
額定工作電壓 | 額定工作電壓 24V/DC | |||
工作電壓允許誤差 | -15%～15% | |||
消耗功率 | ≤2W | |||
輸入 | ||||
| 輸入 | 1NC/1NO+1NC/1NO | |||
| 輸入同步時間 | 500ms | |||
| 最大輸出電阻 | 40歐 | |||
| 復位 | 自動復位 | |||
| 上電延遲時間 | 1S | |||
| 恢復時間 | 500ms | |||
響應時間( 額定電壓) | ≤20ms | |||
輸出 | ||||
安全輸出 | 2NO | |||
輔助輸出 | 1NC | |||
額定沖擊耐受電壓 | 額定沖擊耐受電壓2500V | |||
機械耐久性 | 107次（動作頻率7200次/小時） | |||
B10d (AC15,Ue=250V) | Ie | 5A | 3A | 1A |
周期 | 2*105 | 2.3*105 | 3.8*105 | |
環境及物理特性 | ||||
工作溫度 | -5～55℃ | |||
存儲溫度 | -5～85℃ | |||
安裝方式 | DIN35mm導軌安裝 | |||
安裝要求 | 安裝于至少IP54防護等級的控制柜內 | |||
振動 | 10Hz～55Hz1.5mm雙振幅 | |||
額定絕緣電壓 | 250VAC | |||
污染等級 | 2 | |||
過電壓等級 | Ⅲ | |||
▊接線端子
端子號 | 描述 |
A1、A2 | 電源 |
S11、S12、S13 | 輸入1（1NC,1NO） |
S21、S22、S23 | 輸入2（1NC,1NO） |
13、14、23、24 | 安全輸出（NC） |
31、32 | 輔助輸出（NO） |
Y1、Y2 | 復位 |

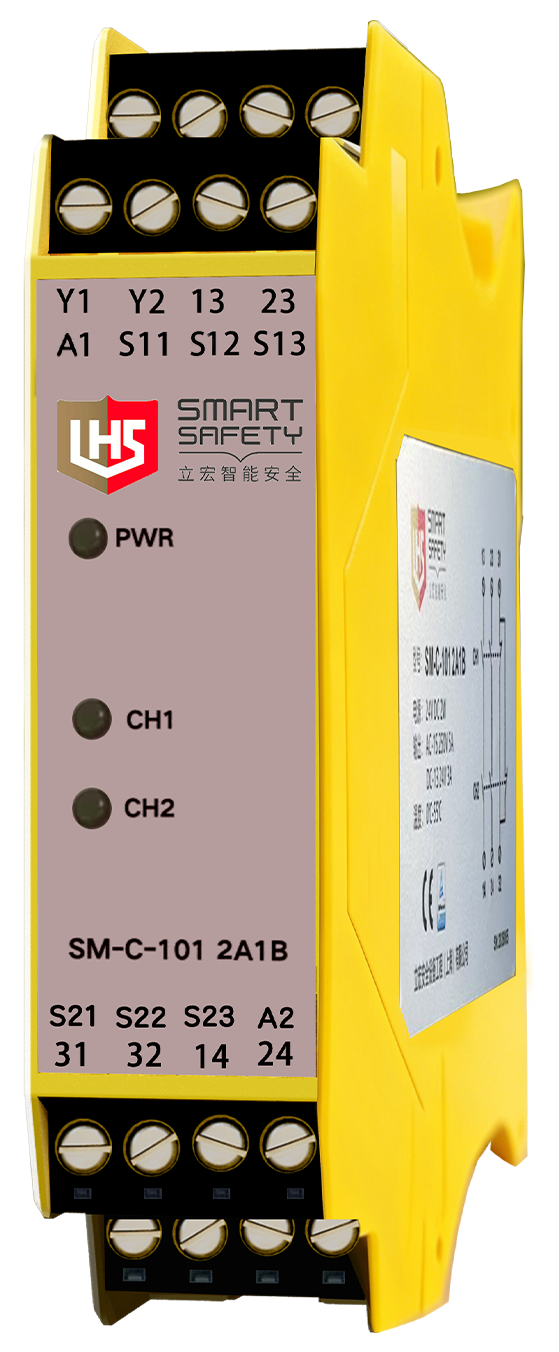

▊面板說明
狀態指示燈 | 描述 |
PWR | 綠色：裝置已通電 熄滅：電源故障 |
CH1 | 綠色：安全輸出通道1 已激活 熄滅：安全輸出通道1 未激活 |
CH2 | 綠色：安全輸出通道2 已激活 熄滅：安全輸出通道2 未激活 |
▊產品尺寸圖及安裝方式
產品尺寸 | 安裝方式 |
 |  |

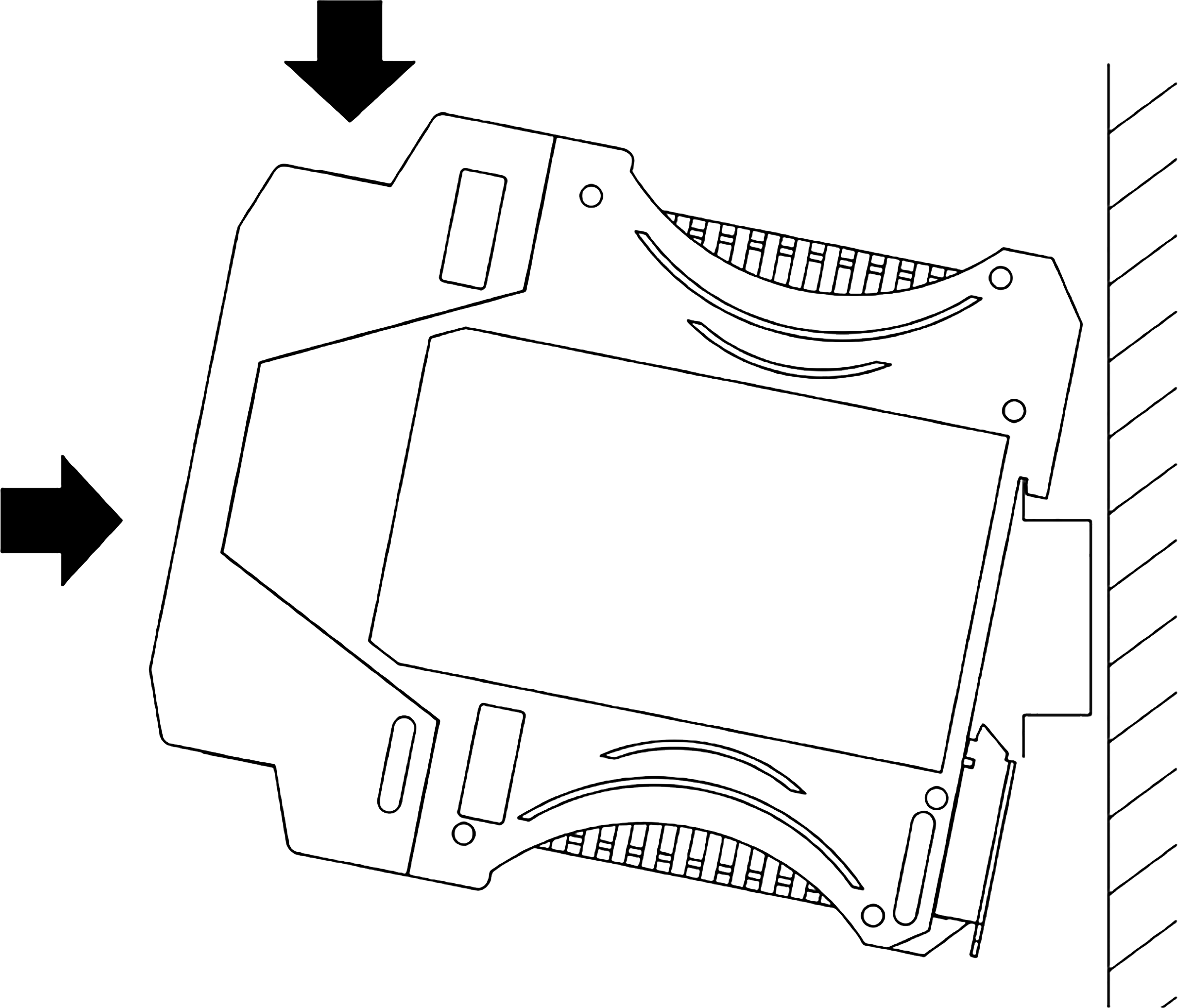

1.安裝在機柜中（最低額定防護等級為IP54）； 2.將SM-C-101 2A1B安全繼電器固定塑膠卡位斜卡入安裝導軌一側； 3.向?qū)к壏较虬聪翧JTH201 系列安全模塊，使得其五金活動卡扣卡緊導軌另一側。 | |
▊內部電路方框圖
▊接線示例圖
輸入: ·輸入開關類型分別是2個1NC/1NO點動開關 ·兩路輸入開關須具有同時性，時間間隔須在500ms以內。大于500ms時間間隔，輸入無效 ·兩路輸入開關在500ms內按下后，需保持住。其中1個開關或2個開關處于釋放狀態，輸入失效 輸出： ·具有2個常開安全輸出和1個常閉輔助輸出 ·安全輸出2NO ·輔助輸出1NC(非安全) 說明：接線示例中，S1,S2是1NO/1NC點動開關，K1、K2 是接觸器，M 是電機。需要對K1、K2 輸出監視時，將K1、K2 安全輸出常開觸點對應的常閉觸點串聯進復位電路S12-S34 中。 | ||
雙通道，自動復位，無輸出監視 | 雙通道輸入，自動復位，輸出監視 | |
 |  | |
