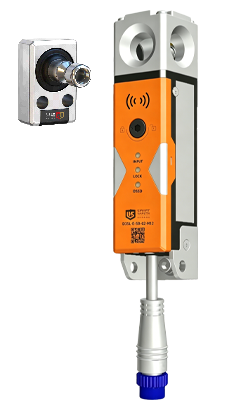

| ·多重功能：同時具備機構鎖定和監控功能 ·編碼方式：通用編碼方式 ·采用自檢交叉互檢設計：周期性的雙重互檢提高安全性 ·獨立冗余雙輸出：防止單個回路失效引起安全隱患 ·外觀小巧：截面尺寸29.7mm*29.7mm ·安裝靈活：可實現在不超過30mm的鋁框上直接安裝，不需支架 |
▊產品選型表
鎖定方式 | 配置類型 | 編碼類型 | 輸出方式 | 引線方式 | 線纜長度 | 型號 | 材質 |
機械鎖定 | 標準型 | 通用編碼 | NPN | 直接出線 | 5M | D3SL-E-S-JB-2N-Z5 | 塑料 |
PNP | D3SL-E-S-JB-2P-Z5 | 塑料 | |||||
電磁鎖定 | NPN | D3SL-E-S-DB-2P-Z5 | 塑料 | ||||
PNP | D3SL-E-S-DB-2N-Z5 | 塑料 |
▊型號說明
▊技術參數
標準 | ENISO 13849-1（Category 4/PLe）;ENISO 14119; EN IEC 60947-5-2；EN IEC 60947-5-3 | |
認證 | CE | |
鎖定方式 | 電磁鎖定/機械鎖定 | |
響應時間 | 鎖定→解除鎖定 | <250ms |
<300ms | ||
解除鎖定→鎖定 | ||
鎖定 | 鎖定保持力Fzh | ≥2000N |
鎖栓插入偏差 | ≤2mm | |
機械耐久力 | >100萬次（門操作速度1m/s） | |
操作頻率 | 1Hz | |
旋轉門最小使用半徑 | ≥250mm | |
手動解鎖 | 正面、背面 | |
安全輸出（OSSD 輸出） | 輸出信號 | NPN*2/PNP*2 |
最大負載電流 | ≤200mA | |
殘余電壓（ON時） | <2.5V（線纜5m） | |
OFF時電壓 | ≤2V（線纜5m | |
泄露電流 | ≤0.5mA | |
最?負載容量 | 2uF | |
負載連線電阻 | ≤2.5Ω | |
輔助輸出(AUX輸出) | 輸出信號 | NPN*1/PNP*1 |
最大負載電流 | 50mA | |
殘余電壓（ON時） | ≤2.5V@50mA | |
外部輸? （斷路電流） | 安全輸入 | 5mA*2 |
復位/EDM輸入 | 約10mA*1 | |
鎖定控制輸入 | 約10mA*1 | |
電源 | ?作電壓 | DC24V±20% |
額定功率 | 3.6W[消耗功率負載電流除外。鎖定控制輸?開啟的瞬間，消耗功率將暫時增加（最?15W,約50ms）] | |
保護 | 電源防反接、輸出短路保護、輸出防反接 | |
環境抗 耐性 | 外殼防護等級 | IP65 |
動作環境溫度 | -20℃~55℃（無凍結） | |
存放環境溫度 | -25℃~70℃（無凍結） | |
動作環境濕度 | 5%~95%RH | |
存放環境濕度 | 5%~95%RH | |
耐振動 | 10至55Hz、雙振幅2.0mm、X、Y、Z各方向5分鐘（IEC60947-5-3） | |
耐沖擊 | 30G X、Y、Z各?向6次（IEC60947-5-3） | |
級聯連接 | 最多20臺 | |
啟動時間 | 3.5s | |
材質 | 鎖身塑料，鎖頭金屬 | |

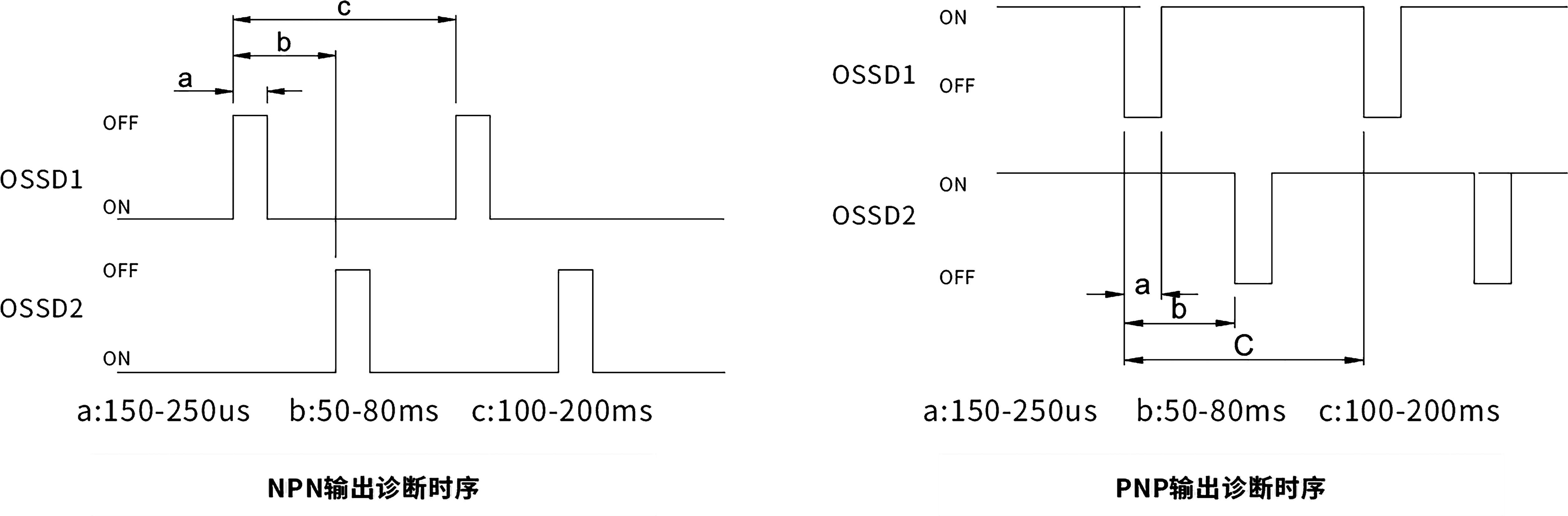

▊時序圖
▊指示燈說明
 | 指示燈名稱 | 亮燈顏色 | 狀態說明 |
輸出指示燈 | 紅、綠? | OSSD輸出：綠? OSSD關閉：紅? OSSD錯誤：紅?閃爍(2Hz) EDM錯誤：紅?閃爍(1Hz) | |
鎖定指示燈 | 綠色 | ?鎖鎖定：點亮 鎖定異常：2Hz閃爍(電磁鐵錯誤，光耦錯誤) 鎖定時? RFID：1Hz閃爍 嘗試上鎖：雙閃亮 嘗試解鎖：雙閃滅 未鎖定：熄滅 | |
輸入指示燈 | 橙色 | 正常輸?：點亮 ?輸?（等待輸?）：熄滅 等待RSET復位：1Hz閃爍 安全輸?錯誤：2Hz閃爍 | |
工作狀態 指示燈 | 綠、紅、橙? | OSSD有輸出：綠?燈常亮 OSSD?輸出：紅?燈常亮 電壓錯誤：橙?燈1Hz閃爍 唯?編碼未匹配：紅綠橙閃爍 |

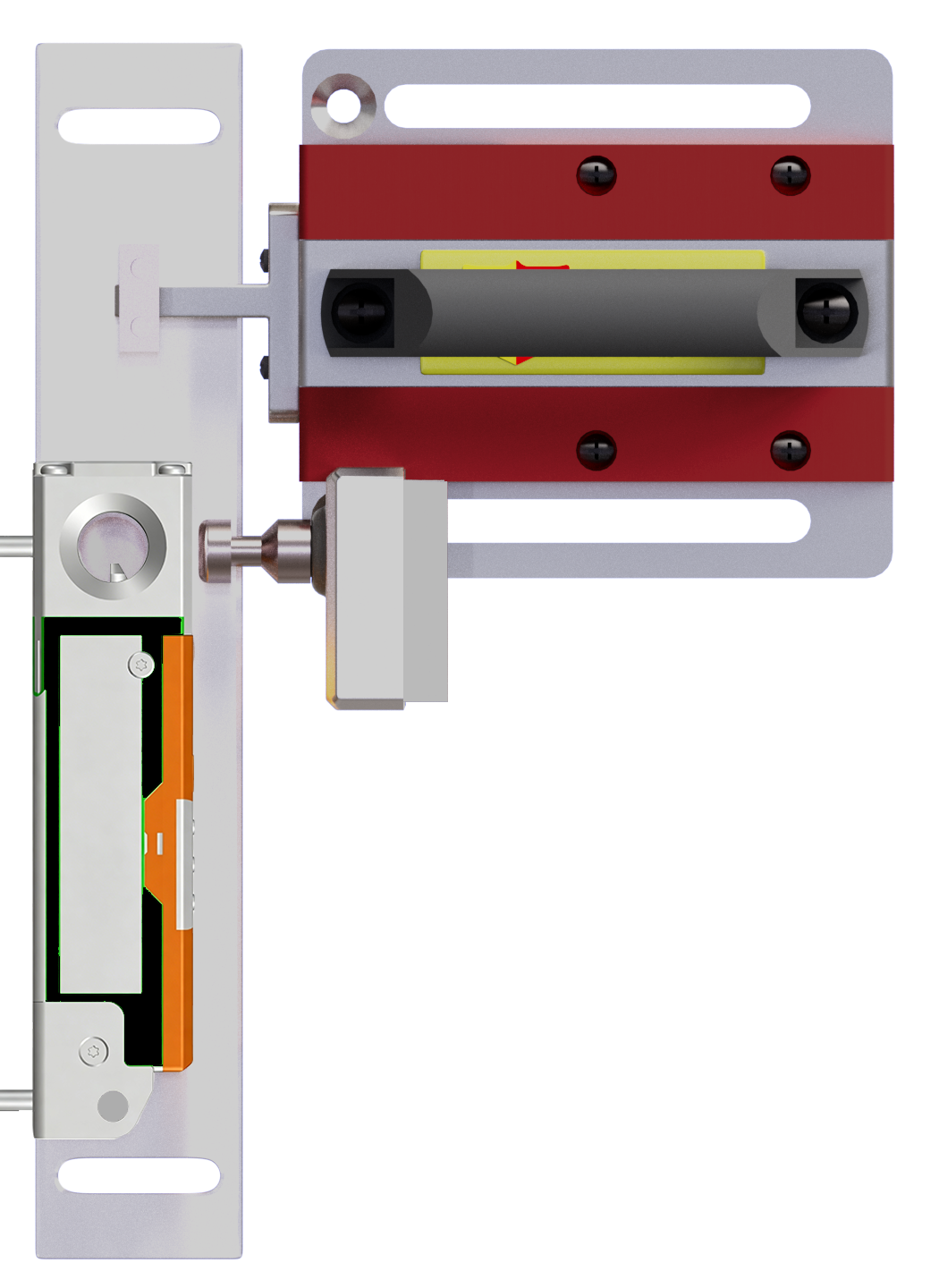

▊支架選型
圖示 | 支架名稱 | 型號 | 尺寸 |

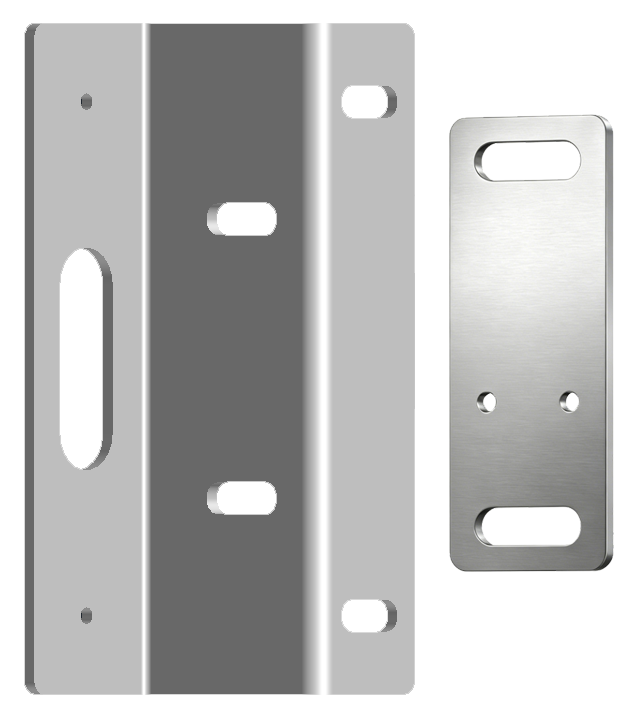

 | 內側安裝?架（內側安裝固定使?）
| D3SL-E-B01 |  |

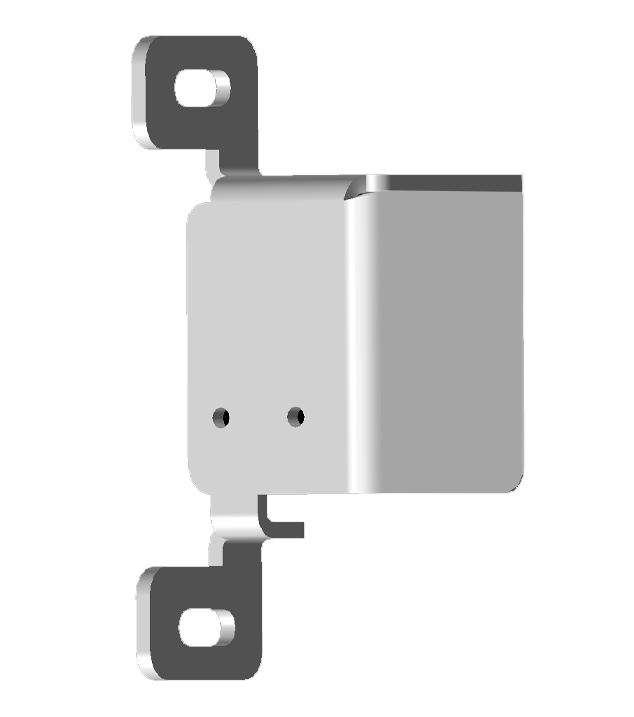

 | 左開滑動安裝?架（推拉?鑰匙固定）
| D3SL-E-BL01 |  |

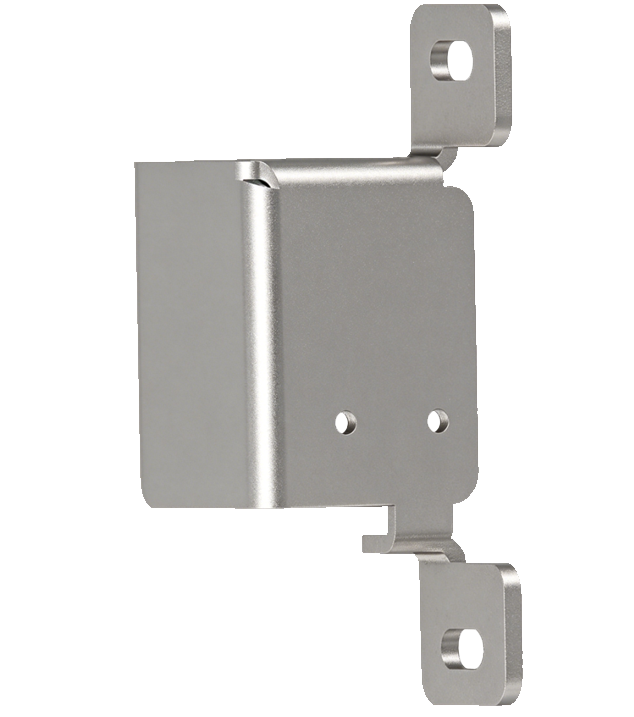

 | 右開滑動安裝?架（推拉?鑰匙固定）
| D3SL-E-BR01 |  |

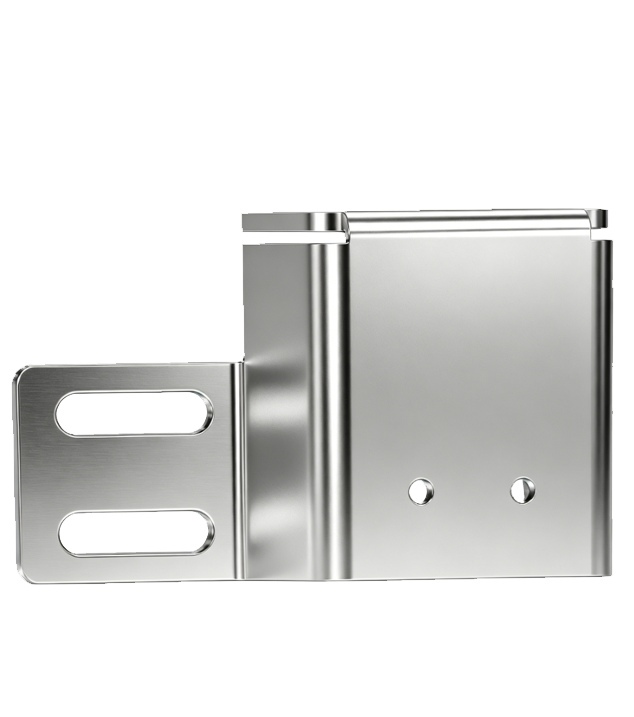

 | 左開旋轉安裝?架（鉸鏈?鑰匙固定）
| D3SL-E-BL02 |  |

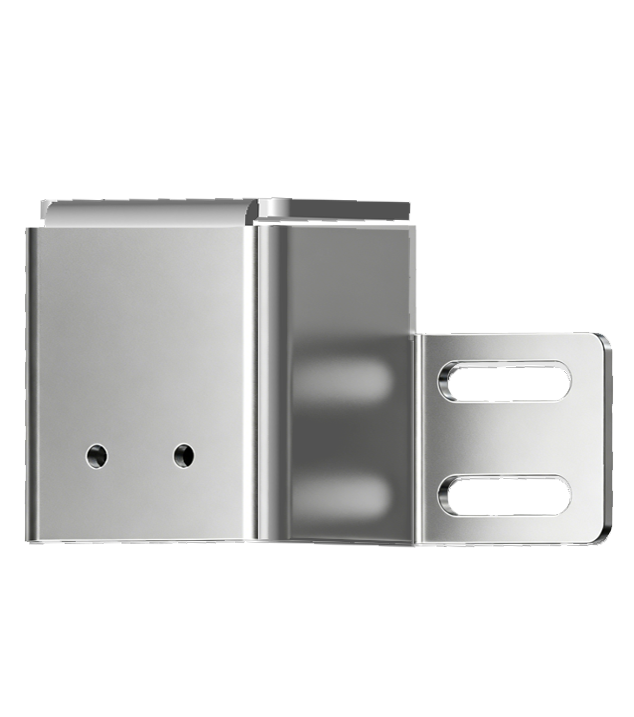

 | 右開旋轉安裝?架（鉸鏈?鑰匙固定）
| D3SL-E-BR02 |  |

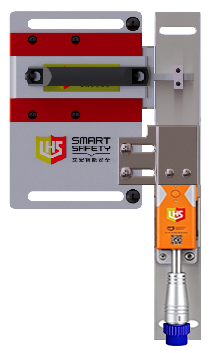

▊安全門閂選型
型號 | BS09 | BS10 | BS06 | BS07 |
類型 | 普通把手（標準） | 帶后置解鎖把手 | 定制把手（移門式） | 帶后置解鎖+防撞外殼把手 |
配置門鎖 | D3SL-E | D3SL-E | D3SL-E | D3SL-E |
| 圖片 |
|  |  |  |
| 尺寸圖 |  |  |  |  |
